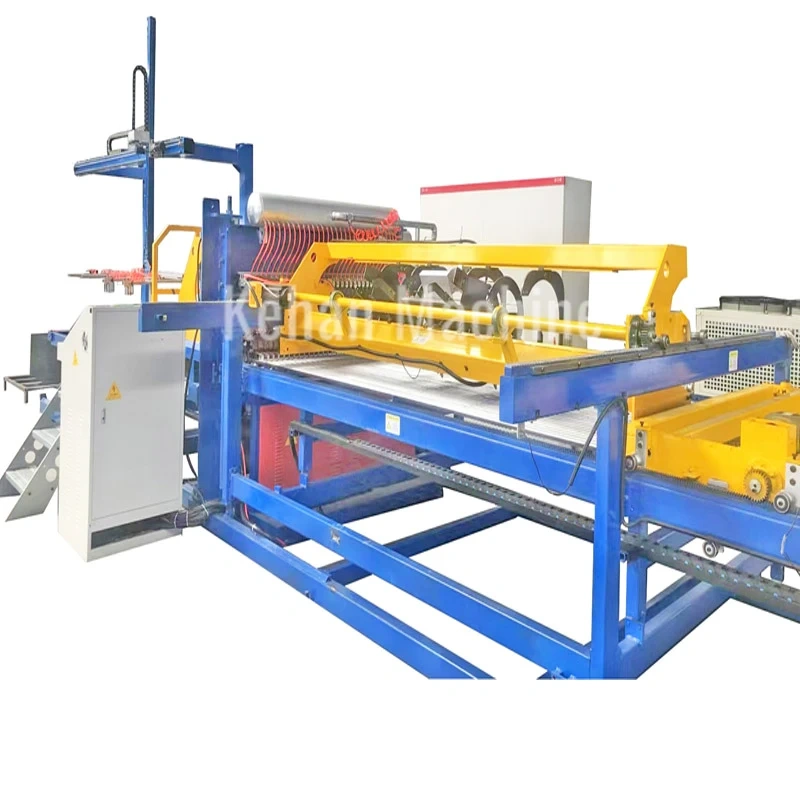

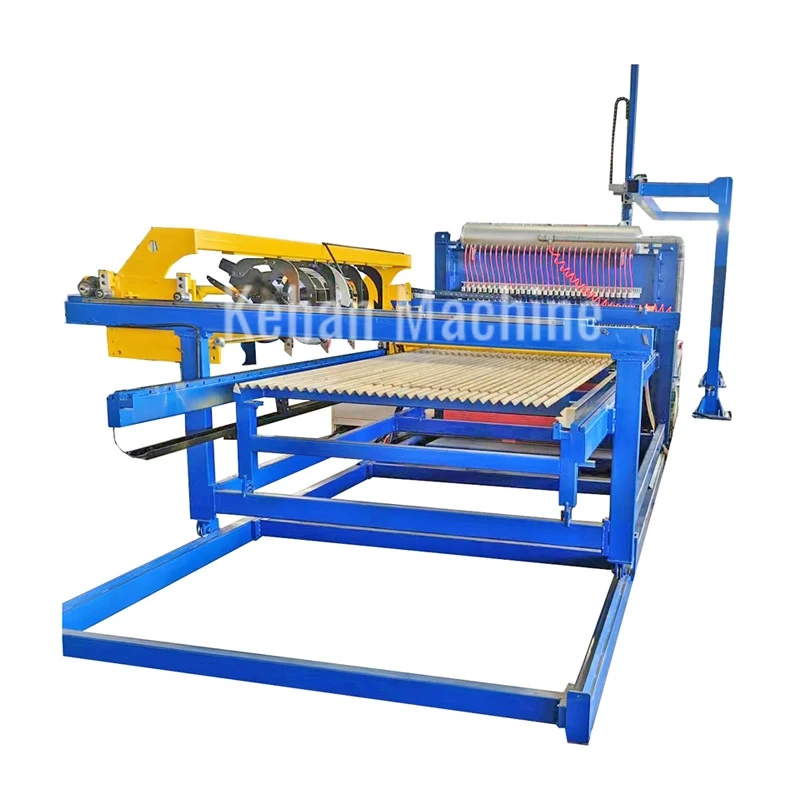

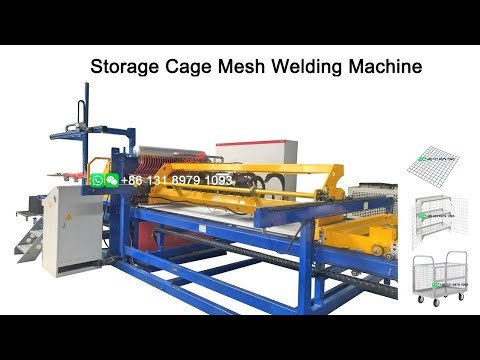

La machine à souder les cages de stockage, également appelée machine à treillis pour cages d'entrepôt ou machine à fabriquer des paniers de stockage, est entièrement automatique et permet généralement de fabriquer des panneaux de treillis soudés pour l'assemblage des caisses de stockage.
Paramètre technique :
|
Modèle |
CC-2000 |
CC-2500 |
|
Diamètre du fil |
3-6 mm |
3-6 mm |
|
Espace de fil de longitude |
50-300 mm |
50-300 mm |
|
Espace de fil croisé |
Min. 50 mm |
Min. 50 mm |
|
Largeur de maille |
Max.2000mm |
Max.2500mm |
|
Électrodes de soudage |
40 pièces/selon votre demande |
48 pièces/selon votre demande |
|
Transformateur de soudage |
125 kVA * 5 pièces |
125 kVA * 6 pièces |
|
Système de contrôle |
IHM + API |
IHM + API |
|
Système de maillage de traction |
Par servomoteur |
Par servomoteur |
|
Poids |
6300 kg |
7900 kg |
La machine de soudage de cage de stockage comprend les unités :
Chariot d'alimentation automatique de fil de ligne, rainure d'alimentation de fil de ligne, chariot de poussée automatique de fil de ligne, machine de soudage de treillis automatique, chariot d'alimentation automatique de fil transversal, chariot de traction automatique de fil transversal, chariot de traction automatique de treillis, machine de déchargement et d'empilage automatique de treillis (en option).
La ligne de production de cages de stockage en treillis nécessite également :
Machine de redressage et de coupe de fils à grande vitesse.
Caractéristiques de la machine de soudage de cages d'entrepôt :
- Technologie de soudage pneumatique.
La machine de fabrication de treillis pour cages de stockage adopte un vérin pneumatique spécialement conçu pour un soudage précis et rapide. Elle permet ainsi d'économiser 30 % d'énergie par rapport aux soudeuses traditionnelles.
- Technologie de contrôle numérique.
Les ouvertures de fil peuvent être réglées via l'écran tactile pour une utilisation intelligente. Un disque rotatif a été ajouté pour l'alimentation des fils de ligne et des fils transversaux, ce qui permet de maintenir un haut niveau d'automatisation.
- Système d'alimentation automatique
Au début, les fils de ligne et transversaux doivent être pré-redressés et pré-coupés automatiquement à l'aide d'un redresseur et d'un coupe-fil. Ensuite, l'espacement des fils transversaux est ajusté avec précision grâce à l'IHM et au contrôle PLC pendant le soudage. La longueur du produit est notamment programmable via le panneau de commande pour des tailles de mailles variables.
- Paramètres réglables
Il est essentiel de prérégler le courant et la durée de soudage en fonction du diamètre et de l'ouverture du fil, pour un soudage impeccable. De plus, les quantités de production sont préréglées pour un arrêt automatique de la machine à la fin du soudage.
- Bonnes performances
Grâce à un mécanisme avancé, le treillis métallique soudé forme des surfaces uniformes avec une erreur diagonale inférieure ou égale à 2 mm. La soudeuse automatique de treillis offre une précision 30 % supérieure à celle des machines traditionnelles.
- Méthodes de refroidissement.
Les transformateurs de soudage subissant les blocs de soudage sont connectés au refroidisseur pour un refroidissement efficace, en particulier dans les régions tropicales ou en été chaud.
Application du treillis métallique soudé :

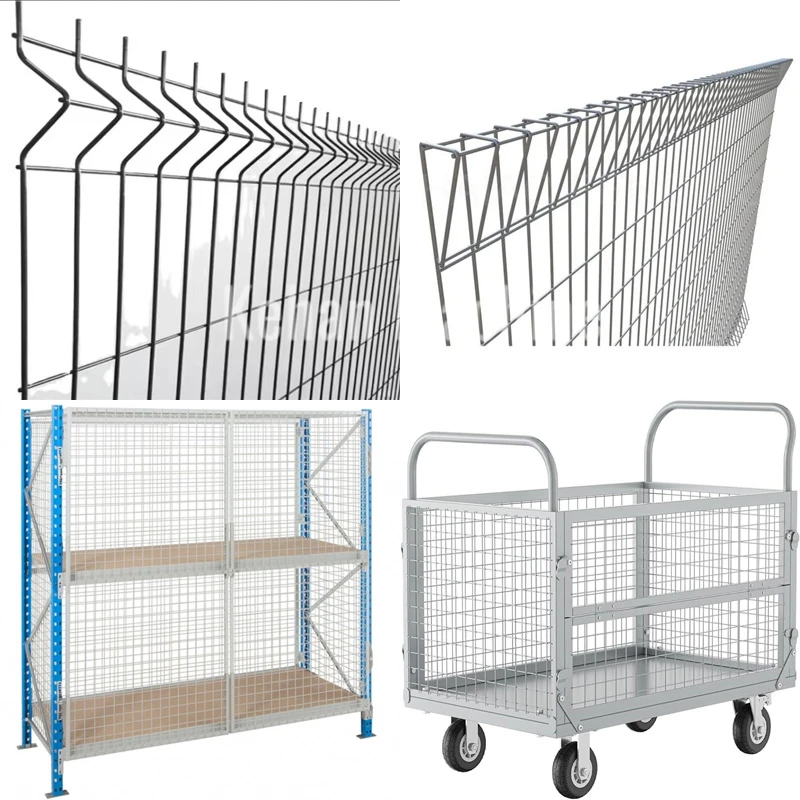

La même machine de soudage de treillis est capable de fabriquer différents produits, comme des cages de stockage, des clôtures métalliques, du matériel quotidien et des treillis métalliques agricoles.
Les cages de stockage en treillis soudé permettent d'organiser efficacement les matériaux industriels dans les entrepôts et les usines. Leur conception modulaire permet l'empilage, optimisant ainsi l'utilisation de l'espace vertical lors du stockage en vrac.
Pour étagères grillagées installées dans les supermarchés, centres commerciaux, etc.
Pour les clôtures en treillis métallique largement utilisées dans les environnements résidentiels, commerciaux et industriels.

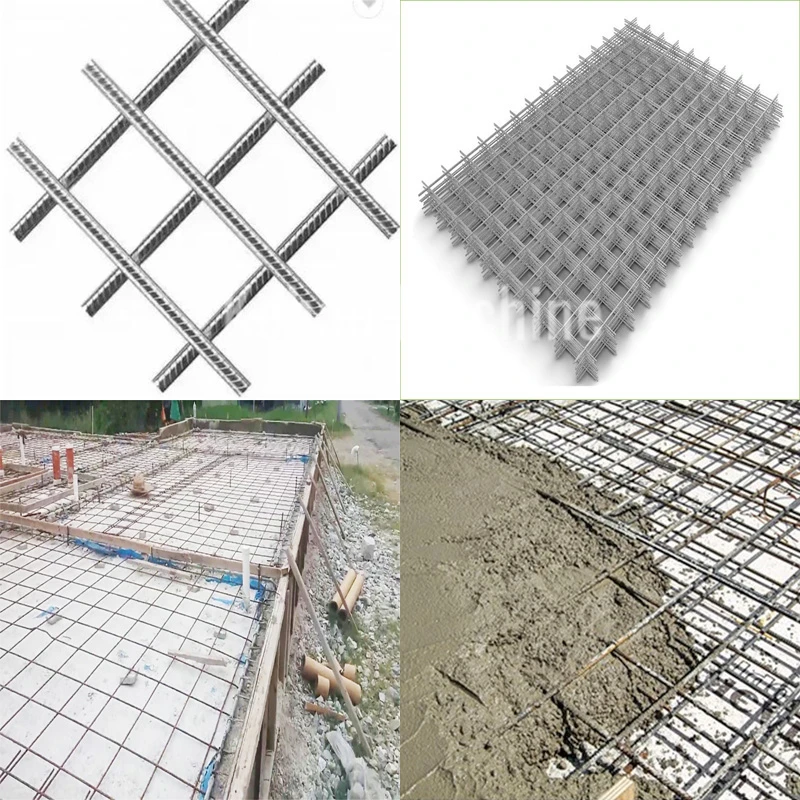

Pour le renforcement du béton dans les dalles de béton, les murs de bâtiments, les routes, les ponts et tous les projets de construction.
